Szalagmérlegek - a mérhető szállítási teljesítményért
A FlowMax szalagmérlegek magas pontosságot, és megbízhatóságot biztosítanak. Ez köszönhető a speciális teherfelvevőknek, melyekkel minden szalag típushoz pontosan illeszthető a mérleg.
A szállítási adatok monitorozása biztosítja a pontos és állandó anyag feladást. A szállítószalag mérleg ideálisan használható bányákban, üzemekben, mezőgazdasági létesítményekben folyamatos mérésre és adagoló mérleg üzemmódban.
A szalagmérleg két fontos termelési információt szolgáltat. A pillanatnyi szállítási teljesítmény és a leszállított anyag mennyisége. A pillanatnyi szállítás ismerete nélkülözhetetlen a termelési lánc teljesítményének optimális szinten tartására. A túl alacsony szállított mennyiség gazdaságtalan működést eredményez, a túl magas pedig szalag megálláshoz, duguláshoz vagy tengelytöréshez vezet.
A szalagmérlegek pontosságát a teherfelvevő kialakítása és a felszerelés minősége határozza meg.
-
AZONNALI SZÁLLÍTÁSI ADATOK
- ELKERÜLHETŐ RENDESZER TÚLTERHELÉSEK
- KÖVETHETŐ KITERMELT MENNYISÉGEK
- PONTOS ADAGOLÁSOK
FlowmaX szalagmérleg - moduláris kialakítás
A FlowmaX szalagmérleg moduláris felépítésű. A mérőegység tartalmazza a mérleg elektronikát, amely elvégez minden mérési funkciót, jelentéseket kezel, adatokat továbbít.
+/-0,5%-os mérési pontosság érhető el.

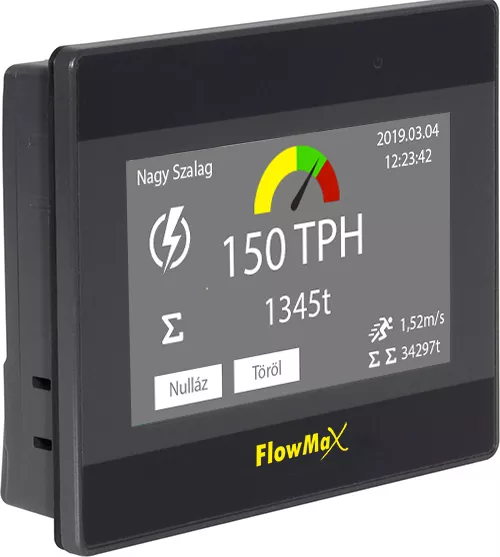

Pillanatnyi teljesítmény
Megjeleníthető a tömegáram egy kiválasztott mértékegység szerint: kg/h, kg/s, t/h vagy lb/h
Összes szállítás
Az összes szállított mennyiség a képernyő alsó sorában jelenik. Az alsó sor üzenetek megjelenítésére is használatos.
Szalag sebesség
A szalagmérleg méri a szalag sebességet, melyet m/s, m/min, ft/s, vagy rpm mértékegységgel jelez a képernyő.
Kommunikáció
• RS232/485 port slave RTU Modbus
• Profinet
• Ethernet Modbus-TCP
• EtherNet/HTTP
Szalagmérleg működése

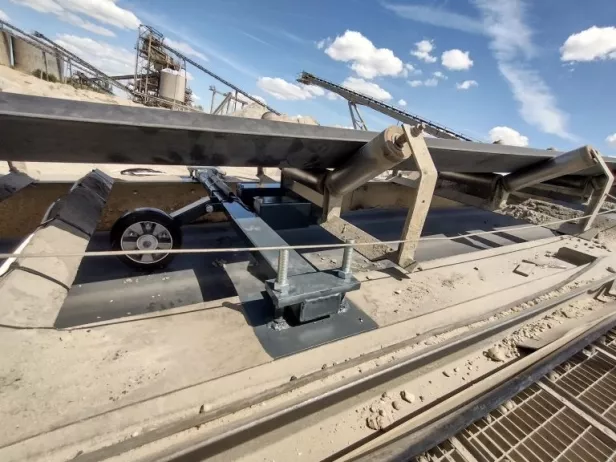

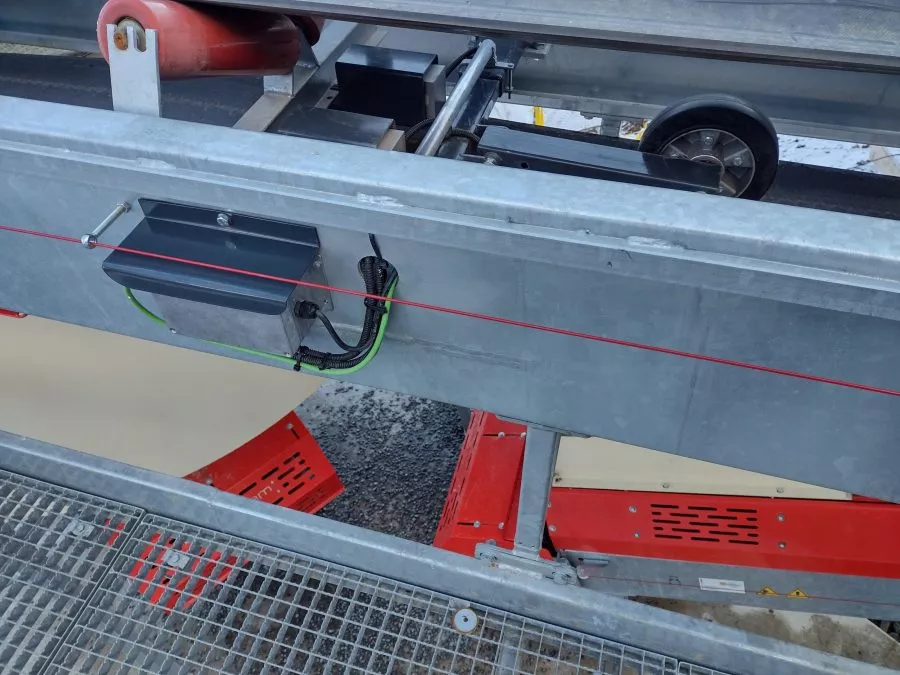

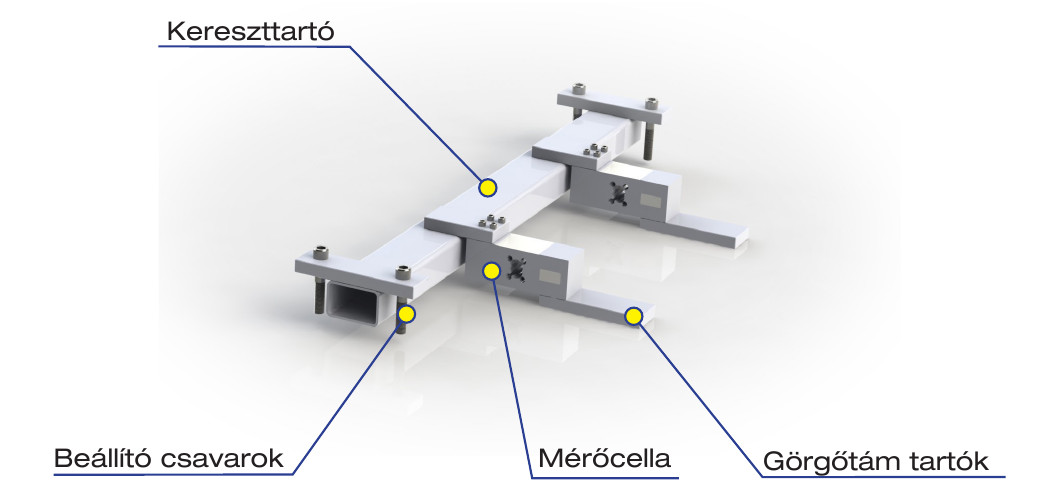

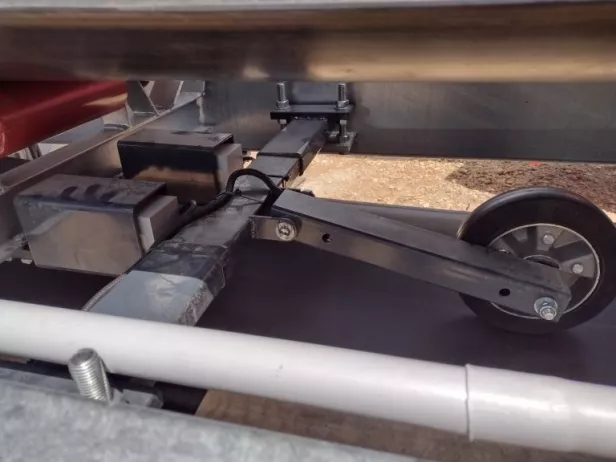

A szalag váztól függetlenített görgő támok mérőegységhez vannak csavarozva. A mérőegység méri a mérleg fölötti szalag szakasz terhelését. A segesség mérő kerék a szalag sebességéről ad információt. Az érzékelők jeleit a mérleg elektronika dolgozza fel, számítja a pillanatnyi tömegáramot, a leszállított anyag mennyiségeket, rögzíti a termelési adatokat. A mérleg kijelzője RS485(Modbus), Ethernet (Modbus/HTTP) vagy Profinet protokollokat használva kommunikál a mérleg elektronikával.

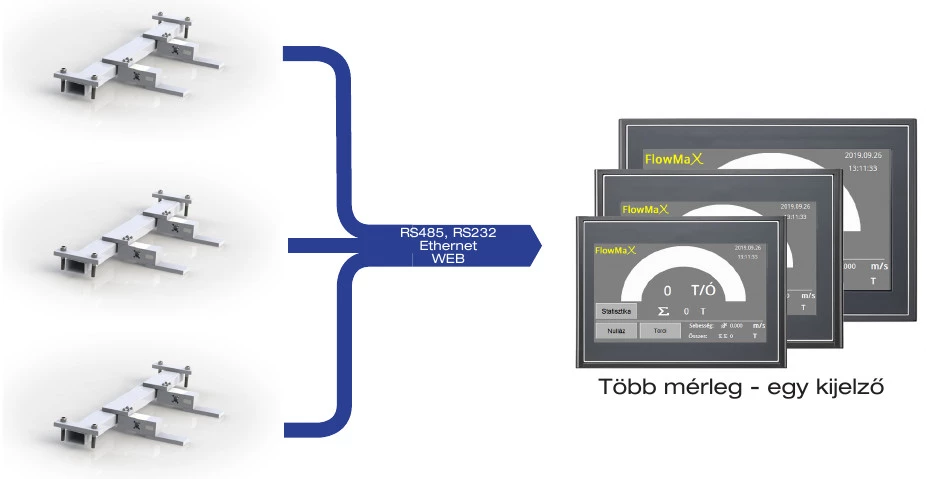

Több mérleg egy rendszerben
Több szalag mérése könnyen megvalósítható a moduláris felépítés és a digitális adatátvitelnek köszönhetően. A mérleg modulok RS485, RS232, Ethernet protokollokat használva kezelhetők. A kijelző 4.3”-tól egészen 11”-os méretig választ- ható. A nagyobb kijelzők megkönnyítik a több szalag kezelését.
Naprakész jelentések

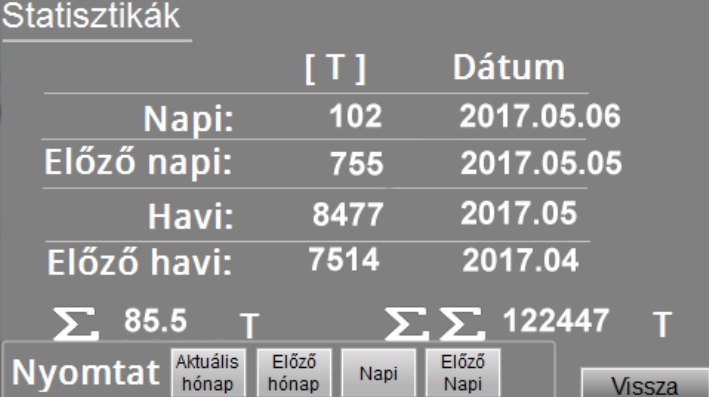

A FlowmaX szalagmérleg a mérési adatokat napi és havi szinten rögzíti. Ezek az adatok a képernyőn részletesen megjeleníthetők. Az egyszerűsített képernyőn csak az napi és havi adatok látszanak.
A mérleg 40 nap és 13 hónap adatait tárolja műszakonkénti bontásban, melyek a részletes statisztika képernyőn jelennek meg. Minden adat nyomtatható a kijelzőhöz kapcsolt nyomtatóval.
Specifikáció
|
Méret
|
325x100x170 mm. Tömeg: kb. 5 kg
|
|
Tápfeszültség
|
9 - 30 V DC
|
|
Billentyűzet
|
érintőképernyős billentyűzet
|
|
Kijelző
|
Háttérvilágítással rendelkező színes grafikus LCD kijelző
|
|
Felbontás
|
32-bit A/D konverter, 4 csatorna, max. 3200 konv./sec
|
|
Cella
|
350ohm-os mérőcella csatlakoztatható
|
|
Interfész
|
RS232/RS485, Ethernet
|
|
Kezelhető mérlegek
|
4.3" kijelzővel - 1db, 7" kijelzővel - 10db max
|
|
I/O
|
4 izolált bemenet, 2 izolált kimenet (opció)
|
|
Idő
|
Beépített dátum és idő funkció
|
